Різновид стріл та їх модифікації в колісних екскаваторах

Експлуатаційні параметри будівельної техніки визначаються різними функціональними вузлами. Силові характеристики безпосередньо залежать від дизельного двигуна, а швидкість виконання операцій — від гідравлічної системи. Робочий радіус, глибина копання та висота навантаження для колісного екскаватора залежать від установленої стріли. Правильний вибір цього вузла дозволяє економити паливо та зменшувати кількість переміщень машини. Тому замість стандартної моделі нерідко встановлюється подовжена стріла для екскаватора (Long/High Reach) з гідроциліндром. Це дає змогу збільшити радіус земляних робіт або розширити можливості машини під час навантаження чи демонтажу.

Модифікації стріл на імпортних колісних екскаваторах

Провідні зарубіжні виробники будівельної та сільськогосподарської техніки пропонують гнучкі варіанти комплектації. Відповідно, можна недорого купити екскаватори з довгою стрілою або обрати базову модель. Подовжена стріла застосовується під час робіт поблизу ділянок із нестійким ґрунтом (насипи, обриви) та в інших випадках:

• розробка кар’єрів, котлованів, водойм (включно з очищенням);
• будівництво мостів, естакад або прокладання комунікацій;
• демонтаж споруд;
• ландшафтні роботи;
• завантаження контейнерів та інших ємностей із високими бортами.

У зазначених випадках екскаватори JCB серії AUTO забезпечують виліт стріли до 11 метрів (JS200W). Максимальна висота розвантаження у моделі WASTEMASTER SH досягає 12,25 м. В обладнанні використовується технологія кінцевого демпфування гідроциліндрів стріли, рукояті та ковша. Система зменшує ударні навантаження, продовжуючи ресурс експлуатації техніки та її вузлів. Штоки поршнів у гідроциліндрах загартовані та хромовані.

Один агрегат — три варіації

Кожен екскаватор JCB допускає кілька конфігурацій стріли. Показовий приклад — високопродуктивна модель JS200W. Колісний екскаватор доступний (у дужках зазначено виліт на рівні ґрунту, мм):

• у стандартному виконанні — монолітна стріла (9850);
• зі зменшеними габаритами — трисекційна конфігурація TAB (9650);

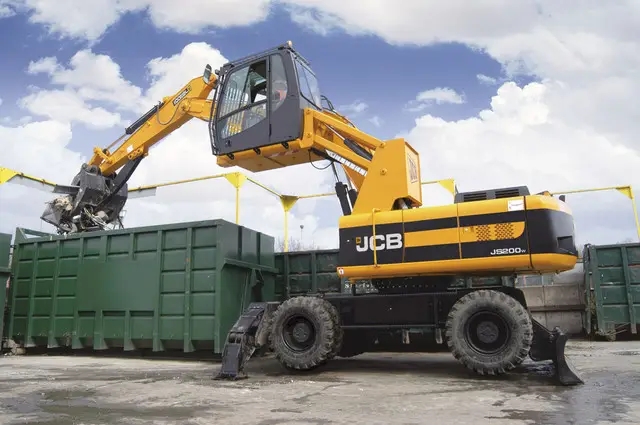

• з маніпуляторами для навантаження брухту — моделі WASTEMASTER MH (10250), SH (11000).

Маючи менший виліт, трисекційна стріла зменшує габарити екскаватора. Це дозволяє техніці безпечно пересуватися дорогами загального користування та міськими вулицями.

Переваги трисекційної стріли

Аналогічно монолітній моделі, конфігурація TAB оснащена рукояттю. Вона складається з двох ланок — статичної та висувної. Наявність телескопічної секції, що регулюється гідроциліндром, розширює можливості стріли. Експлуатаційні характеристики збільшуються на 10–50 см.

Для порівняння наведемо дані екскаватора JS200W. Варіант із трисекційною стрілою (5,63 м) та триметровою рукояттю забезпечує висоту вивантаження 7300 мм. Аналогічний показник у конфігурації з монолітною стрілою (5,7 м) становить 6980 мм.

Додатково у конфігурації TAB покращується огляд із боку стріли. Секція, що керується гідроциліндром, менше перекриває огляд оператору. Крім того, у складеному положенні трисекційна стріла зміщує центр ваги ближче до середини машини, що покращує керованість екскаватора.

Огляд інших виробників

Шведський концерн Volvo випускає екскаватори з довгою стрілою у монолітному виконанні. Модель EW205D відзначається підвищеною надійністю. Під час виробництва застосовується посилене зварювання в ключових зонах:

• на рамі між центральною частиною та периметром;
• у точках кріплення стріли та гідроциліндрів.

Результат: міцна конструкція ефективно поглинає навантаження під час копання. Додатково у Volvo EW205D оптимізовано роботу гідроциліндрів. Трубопроводи на стрілі мають збільшений діаметр, що знижує втрати тиску та витрату палива.

Резюме

Колісні екскаватори не мають такого масивного обладнання для копання, як гусеничні аналоги, через меншу стійкість. Тому покращення робочих характеристик досягається встановленням трисекційної стріли. Отримати професійну консультацію та вигідно купити екскаватори з довгою стрілою запрошує ТОВ «БФ-Логістик». Фахівці компанії допоможуть підібрати оптимальне рішення під конкретні завдання.
