Що таке VarioControl?

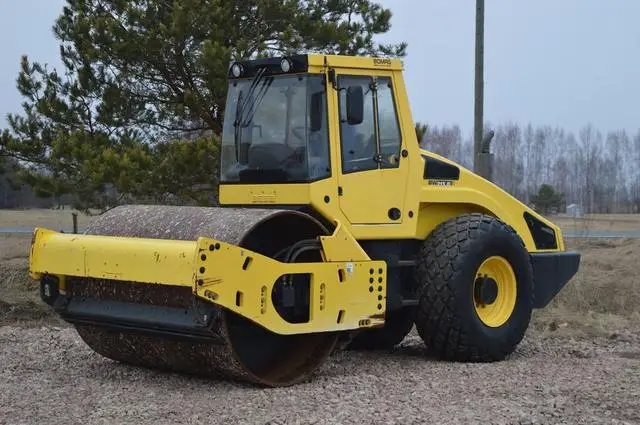

При дорожніх роботах окрема увага приділяється якості ущільнення будівельного матеріалу. Неоднорідності за даним показником негативно позначаються в процесі експлуатації автомагістралі. Конкретні приклади: просідання полотна, пошкодження. Дефекти, переважно викликаються неоднорідною щільністю асфальтового покриття. Ефективне вирішення проблеми запропоновано корпорацією Bomag. Каток з VarioControl німецького виробника автоматично контролює жорсткість асфальту під вальцом, відповідно змінюючи енергію впливу.
Суть технології
Лаконічно описати каток з VarioControl нескладно: ґрунтова машина, де коливання вальця модифікуються за напрямом. Методика має дві граничні характеристики осциляцій:
- У горизонтальній площині. Активується при поверхневому ущільненні робочого шару.
- Строго вертикальні. Коливальний вплив перпендикулярно полотну забезпечує максимальний по глибині ефект ущільнення.
Іншим варійованих параметром системи VarioControl виступає амплітуда. Модифікація характеристик осциляцій здійснюється плавно.

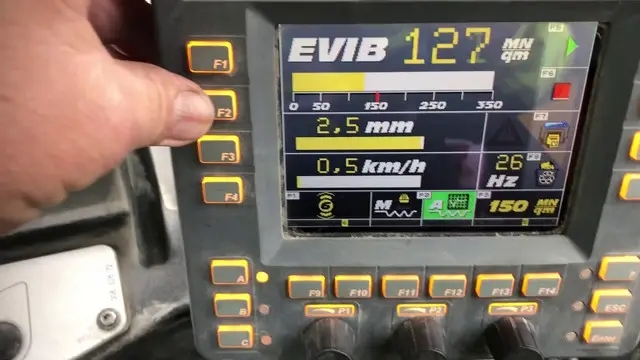

Дорожній каток з системою VarioControl обов'язково оснащений дисплеєм, де оператор задає цільову величину ущільнення. Значення амплітуди і вектор напрямку коливань встановлюються відповідно миттєво вимірюваної жорсткості грунту безпосередньо під вальцом.
Механізм безступінчатим модифікації параметрів
Комплекс порушення осциляцій VarioControl включає тандем дебалансов, що обертаються в протилежних напрямках. Суперпозиція відцентрових сил задає вектор впливу. Результуючий момент варіюється від 0° (горизонтально) до 90° (вертикально). Поворот виброблока визначає точний кут впливу вальцом на грунт.
Жорсткість покриття в ковзанці з VarioControl вимірюється парою датчиків прискорення. Прилади детектують зміна швидкості руху вальца в уплотняемом шарі. На підставі отриманих сигналів розраховується динамічна жорсткість дорожнього полотна.
Результат застосування VarioControl на ковзанці
Контроль над ступенем ущільнення асфальту відображається на моніторі. Коли встановлене значення досягнуто оператор отримує повідомлення. Це виключає переущільнення грунту, надлишкові паливні витрати на подальші проходи. Інші ефекти VarioControl полягають у наступному:
- підвищується продуктивність ущільнення (кубометри/годину);
- покращується рівень однорідності і поверхня дорожнього полотна;
- зростає глибина ущільненого шару;
- мінімізуються небажані вібрації.
Моніторинг жорсткості грунту в процесі ущільнення дозволяє виявити проблемні місця на ранній стадії.
Використання інноваційного підходу

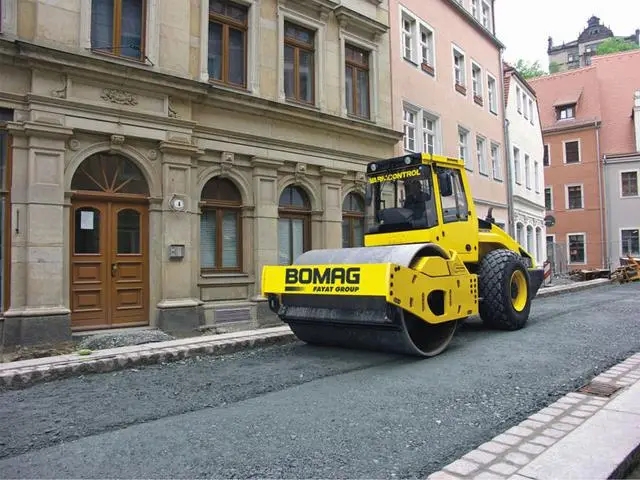

Катки з VarioControl вигідно вирізняються універсальністю застосування. Перенаправлення коливань в горизонтальну площину дозволяє експлуатувати важкі машини поблизу будівель. Навпаки, менш легкі котки з VarioControl, здатні замінювати більш потужні аналоги.
Корпорація Bomag встановила технологію на трьох вагових категоріях ґрунтових агрегатів четвертої серії DH-4 BVC:
- BW 177 – 7.9 т;
- BW 213 – 14.6 т;
- BW 226 – 26 т.
